| Acustica |
Risposta in frequenza
Risposta in fase
Spl massimo
Gamma dinamica |
± 3 dB da 45 Hz a 18 kHz
±90° da 80 Hz a 18 kHz
132 dB @ 1 metro
>110 dB |
|
| Copertura |
| Punti a -12dB |
H: 60° (1000 Hz a 8 kHz); V: 40° (2 kHz a 4 kHz) |
|
| Crossover |
Acustico
Elettrico |
1470 Hz
2190 Hz |
|
| Trasduttori |
Basse frequenze
Alte frequenze |
Woofer 15" B&C Speakers 15NW76-4 4 ohm
Driver 1" B&C Speakers DE250-8 8 ohm su tromba ME45 |
|
| Input audio |
Tipo
Connettori
Livello di input |
Ingresso bilanciato elettronicamente 10 k ohm
Neutrik Combo® femmina con ingresso XLR 3 pin
e jack
+4 dBu (1.23 Vrms)
|
|
| Output audio |
Tipo
Connettore |
Link
XLR 3 pin maschio |
|
| Amplificatori |
Tipo
Potenza
THD + N |
Switching (classe AD)
4 ohm = 2*500W - 8 ohm = 2*270W RMS
Max < 0.5% da 0.1W alla massima potenza.
Tipico 0.1% |
|
| Alimentazione |
Connettore
Tensione
Corrente a riposo
Corrente di picco |
VDE maschio con fusibile incorporato
AC 230 ± 10% 50/60 Hz
1.6 A
3.2 A |
|
Dimensioni e
finitura |
Dimensioni
Peso
Cassa
Finitura
Griglia protettiva
Riggheraggio |
48.5 L x 71.6 A x 40 P Cm
33.2 Kg
Multistrato di betulla
Moquette grigia o vernice nera
Lamiera stirata zincata
Due Golfare sul lato superiore e due sul lato inferiore |
|
| Note |
Misure eseguite in semispazio con diffusore radiante verso l'alto, risolozione logaritmica dell'asse delle frequenze e microfono posto ad un metro. |

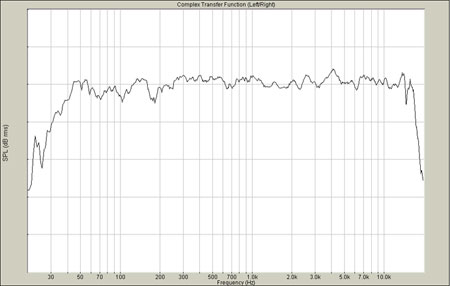

Risposta in frequenza
@ 1m |
 |

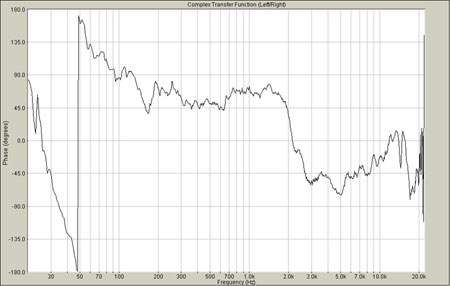

| Risposta in fase |
 |

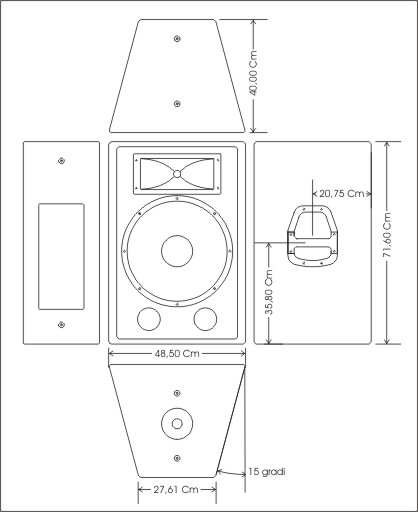

| Dimensioni |
 |
